5.1污水厂简介

5.2设计进出水水质

注：括号外数值为水温>12℃时的控制指标，括号内数值为≤12℃时的控制指标

5.3处理工艺流程

污水处理采用“预处理+UCT+二沉池+高效沉淀池+精密过滤器+次氯酸钠消毒工艺”工艺，污水先进入粗格栅间，在此拦截污水中较大颗粒及漂浮物；随后进入污水提升泵房，由潜水污水泵提升至出水井；经中格栅及细格栅进一步去除水中较细的杂质，再进入水力旋流沉砂池；然后进入UCT生物池，完成碳氧化、硝化、反硝化及生物除磷等过程；生物池出水进入周进周出圆形二沉池，实现泥水分离，再经高效沉淀池和精密过滤器进一步去除TP、SS，最后经次氯酸钠消毒池后排至皂河。剩余污泥经离心脱水至含水率达80%后外运处置。

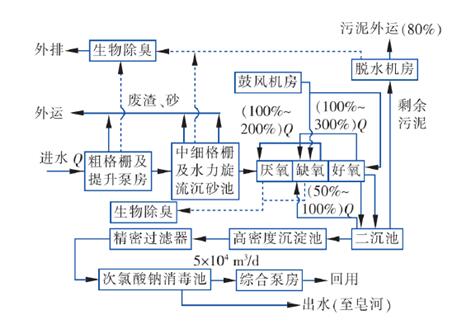

西安鱼化污水处理厂处理工艺流程图

5.4设计主要构筑物及设备

（1）粗格栅：设计粗格栅渠道4条，渠道宽度为1.4 m，过栅流速≤0.6 m/s，安装格栅间隙为25 mm的抓爪格栅1套。格栅安装角度为75°。固定栅上部设置挡水封板，以防止后续池体故障或高水位运行时污水杂质漫过格栅。

（2）中格栅：中格栅为回转格栅，共4个渠道，渠道宽度为2.1 m，过栅流速≤0.7 m/s，格栅间隙为10 mm，安装角度为75°。

（3）细格栅：细格栅为网板格栅，共4个渠道，渠道宽度为2.1 m，过栅流速≤0.8 m/s，间隙为3.5 mm，安装角度为70°。

（4）水力旋流沉砂池：水力旋流沉砂池2座。池体为圆柱形，内部有旋流部件，中间无旋转桨板，中间进水，下部出水。设计可有效去除10⁶μm以上的砂砾。单池直径为9.0 m，高度为10.35 m，水力停留时间平均流量时为5.62 min，峰值流量时为4.32 min。

（5）UCT生物池：UCT生物池共2个系列，每个系列2座，每座处理规模为5.0×10⁴m³/d。单座尺寸为145.33×35.91×9.1 m，有效水深为8.0 m；污泥负荷为0.145 kgBOD₅/(kgSS·d)；MLSS为4.5 g/L；MLVSS为1.65 g/L；水力停留时间为17.6 h，其中厌氧区2.0 h、缺氧区6.08 h、好氧区9.54 h，泥龄为11.02 d；污泥回流比为50%～100%，采用轴流泵，单台Q=2100 m³/h，H=50 kPa，P=50. 0 kW，共6台(4用2备)；缺氧至厌氧回流比为100%～300%，采用穿墙泵，Q=2100 m³/h，H=8 kPa，P=12.5 kW，共8台，2台/池；好氧至缺氧前端回流比为100%～300%，采用穿墙泵，单台Q=3200 m³/h，H=8 kPa，P=18.5 kW，带变频，共8台，2台/池；需氧量为78502.6 kgO₂/d;气水比为7.67:1；采用板条式曝气器，单位气量为10.0～15.0 m³/(h·m)。每组共安装曝气器6620个。

（6）二沉池：二沉池采用圆形周进周出二沉池。共4座，单座直径为52.0 m，采用中心传动单管吸泥机，平均流量时表面负荷为0.981 m³/(m²·h)，池边水深为4.6 m，平均流量时停留时间为3.61 h。

（7）高效沉淀池：本工程采用加砂高密池，共2个系列，每个系列一组池子，平面尺寸为32.20×31.90 m。混合池停留时间为1.85～1.24 min，絮凝池反应时间为5.09～3.41 min，沉淀池直径为14 m，表面负荷为29.1～38.3 m/h。PAC投加量为47 mg /L，PAM(干粉)投加量为0.6～1.2 mg/L。高效沉淀池设置超越措施，可以超越高效沉淀池直接进入后续单元。

（8）精密过滤器：在高密池后设置精密过滤器，确保出水SS稳定达标。精密过滤器选用金属网高速过滤器，共10台(8用2备)。单台精密过滤器滤筒直径为1.29 m，滤筒长度为4.01 m，出水SS≤10 mg /L。精密过滤器设置超越措施，可以超越精密过滤器直接进入后续消毒池。

（9）污泥脱水机房：本工程剩余污泥量为7374.4 m³/d，剩余污泥干质量为66.1 t/d(剩余污泥64.01 t/d，化学污泥2.09 t/d)。选用离心脱水机，共6台，单台水力负荷为80～120 m³/h，固体负荷≥1000 kg/h，电机功率为190 kW。脱水至含水率为80%后外运。

5.5实时出水监测数据

待添加
