13.1污水厂简介
污水厂名称 |
西安市第十污水处理厂 |
||
地址 |
西安市未央区草滩街办王家棚村附近 |
||
处理规模（万m3/d） |
8 |
排水去向 |
渭河 |
占地面积（亩） |
166 |
总投资（万元） |
21311 |
13.2设计进出水水质
主要指标 |
CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
进水水质 |
350 |
200 |
250 |
35 |
40 |
4.0 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥13℃
13.3处理工艺流程
西安市第十污水处理厂设计总规模为8万m3/d，分期建设，出水执行一级A标准。一期工程于2011年12月建成试运行，并于2012年5月完成了一级A的升级改造，处理规模为4.0万m3/d，主要采用微孔曝气氧化沟工艺。二期工程在一期的基础上进行扩建，于2015年投入运行，主要工艺为A/A/O工艺，扩建规模为4.0万m3/d，出水执行一级A标准。一期主要工艺为微孔曝气氧化沟，二期主要工艺为A/A/O。二级处理后出水至滤布滤池设施进一步去除TP、SS等污染物，深度处理出水经消毒后排放。一、二期工程产生的剩余污泥采用重力浓缩+离心脱水处理工艺，经浓缩脱水后污泥含水率≤80%，由车定期外运处置。

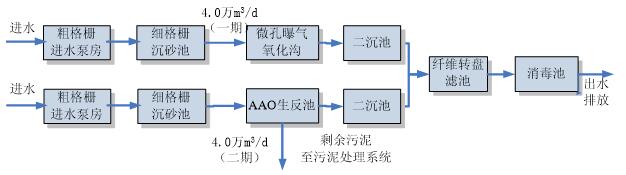

西安市第十污水处理厂工艺流程图
13.4设计主要构筑物及设备
（1）粗格栅及进水泵房：一期粗格栅与二期共用，选用回转式格栅除污机，共2台，参数为：格栅渠宽1.2 m，深h=8.0 m，栅条间隙B=20 mm，倾角ａ=75°，齿耙移速为2.1 m/min。一期共设进水泵房共设5个泵坑，安装3台进水潜污泵（2台变频），参数为：Q=1175 m3/h，H=20.8 m，N=90 kW（2用1备）。二期将一期1台变频水泵提出后，重新安装3台水泵（1台变频），参数为：Q=1750 m3/h，H=22 m。与一期水泵联用，共4用1备，其中2台变频。
（2）细格栅间及曝气沉砂池：一期细格栅间与曝气沉砂池合建，细格栅选用采用回转式格栅除污机1台，参数为：渠深2.05 m，渠宽为1.5 m，栅间距B=5 mm，倾角60°，另外设置一台人工事故格栅；曝气沉砂池为半地下式矩形钢筋砼结构，沉砂池分两格，每格长32.4 m，宽5.4 m，池深5.10 m。安装低噪音罗茨鼓风机2台，1用1备，单台风量14.86 m3/min，风压49 kPa，N=18.5 kW；LSF-300型砂水分离器1台，倾角60°；QXS-5.85型桥式吸砂机1台。二期新增回转式格栅除污机2台（其中1台为人工格栅改造），更换回转式格栅除污机1台，参数为：渠深2.05 m，渠宽为1.5 m，栅间距B=5 mm，功率N=0.75 kW。
（3）生物反应池：一期设置2座微孔曝气氧化沟，分A、B两座氧化沟，单座流量为2.0万m3/d，半地下式钢筋砼结构，单池尺寸：L×B=83 m×42 m，池深6.00 m；设计水力停留时间：厌氧区1.58 h，缺氧区5.27 h，好氧区14.18 h，总停留时间21.03 h；厌氧区中设置共8台双曲面搅拌器，YQJ-1500型，A、B两沟各4台，参数为：N=1.5 kW，Φ=1500；设置潜水搅拌器4台，参数为N=2.2 kW，F=582 N，Φ=320，A、B沟各两台。缺氧区共设置8台蓝深推进器，YQJ-1500型，A、B两沟各4台，参数为：N=4 kW，Φ=1500。好氧区共设置12台SR4410飞力推进器，参数为：N=2.3 kW（Ａ沟），N=2.3 kW（B沟），Φ=2500。好氧区设盘式微孔曝气器，同时池中设有溶解氧仪，在线显示水中溶解氧含量，并反馈至中控系统，适时调节鼓风机送风量。二期采用A2O工艺，设计规模为4万m3/d，半地下式钢筋砼结构，单池尺寸：L×B=83 m×42 m，池深6.00 m；设计水力停留时间：厌氧区3.0 h，缺氧区8.34 h，好氧区13.25 h，总停留时间24.59 h；厌氧区共设置4台3.5 kW的威乐推进器；缺氧区共设置8台3.5 kW的威乐推进器。好氧区设盘式微孔曝气器，同时池中设有溶解氧仪，在线显示水中溶解氧含量，并反馈至中控系统，适时调节鼓风机送风量。
（4）二沉池：一期设计采用周进周出圆形辐流式沉淀池2座，地下式圆形钢筋砼结构，直径D=38 m，池边水深4.25 m，平均时表面负荷为0.8m3/m2·h；单座安装中心传动单管吸泥机1台，N=0.37 kW。二期设计采用周进周出圆形辐流式沉淀池2座，地下式圆形钢筋砼结构,直径D=45 m，池边水深4 m，最大时表面负荷约1.07 m3/m2·h，平均时表面负荷为0.86m3/m2·h；单座安装φ45 m中心传动单管吸泥机1台，N=0.37 kW。
（5）剩余及回流污泥泵房：一期为圆形半地下式钢筋砼结构，直径11.4 m，深7.20 m；最大污泥回流比100%，剩余污泥量（干重）：7.72 t/d，剩余污泥含水率：99.4%；污泥泵房安装回流污泥潜污泵2台，均变频控制，Q=917 m3/h，H=8 m，配电功率N=30 kW。安装剩余污泥潜污泵1台，Q=53.6 m3/h，H=13 m，配电功率N=5.5 kW。同时在库房各备用1台。二期为矩形半地下式钢筋砼结构，平面尺寸：9.0 m×8.4 m；最大污泥回流比100%，剩余污泥量（干重）：12.3 t/d，剩余污泥含水率：99.4%；污泥泵房安装回流污泥潜污泵3台，均变频控制，参数：Q=1250m3/h，H=4.5m，配电功率N=37kW；剩余污泥潜污泵2台，1用1备，Q=104m3/h，H=8m，N=5.5kW。
（6）滤布滤池：原一期工程未建设滤布滤池，后经升级改造后，新建规模为4.0万m3/d的滤布滤池，位于室内。每格滤池中设有8台反冲洗水泵和一台池底吸泥泵，参数为：流量Q=50 m³/h，扬程H=7 m。一、二期滤布滤池位于室内，后二期增设2.0万m3/d的滤池，布置于室外。每格滤池中设有8台反冲洗水泵和一台池底吸泥泵，参数为：流量Q=50 m3/h，扬程H=7 m。
（7）鼓风机房：一期安装单级高速离心鼓风机3台，2用1备，均变频，单机Q=6300 m3/h。二期新增高速离心鼓风机2台，单机风量Q=10200 m³/h，连续运行。
（8）污泥脱水机房：现状3台离心脱水机，参数为：2台Q= 30 m3/h，N=30+11 kW，1台参数为Q=20 m3/h，N=30+11 kW。螺旋污泥泵共3台，参数为：2台Q=30 m3/h，H=30 m，N=7.5 kW，1台Q=20 m3/h，H=20 m，N=4.0 kW。
（9）除臭设施：现状预处理区（粗格栅及进水泵房、细格栅及曝气沉砂池）和污泥处理区（污泥浓缩池、污泥调理池、污泥脱水机房）已设置除臭设施，各处理单元设有除臭管道及密封罩，污泥浓缩池采用反吊膜加盖。现状除臭主要采用生物滤池除臭，除臭总风量Q=14000 m3/h，设置有生物滤床2套，引风机1台，及其他配套设施。
