12.1 污水厂简介
| 污水厂名称 | 长安区污水处理厂（西安市第九污水处理厂） |
||
地址 |
西安市长安区西部大道与皂河交汇处西南侧 |
||
处理规模 （万m3/d） |
15 |
排水去向 |
皂河 |
占地面积 （亩） |
107 |
总投资 万元） |
60400 |
11.2 设计进出水水质
| 主要指标 | CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
一期、二期进水水质 |
400 |
230 |
220 |
/ |
40 |
15 |
6~9 |
三期工程进水水质 |
550 |
280 |
250 |
55 |
65 |
8 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥13℃
12.3 处理工艺流程
长安区污水处理厂（西安市第九污水处理厂）一期工程设计处理规模5万m3/d，于2008年11月底建成，2009年6月进入商业运营，工艺采用改良型卡鲁塞尔氧化沟处理工艺（厌氧/缺氧/好氧），处理后的水质达到GB18918-2002《城镇污水处理厂污染物排放标准》中的一级B标准；二期（5万m3/d）及提标改造工程于2012年底建成，2013年2月进入试运行；建成后污水厂总规模达到10万m3/d，污水处理采用改良型卡鲁赛尔氧化沟+纤维转盘滤池处理工艺，消毒处理采用次氯酸钠消毒工艺，剩余污泥通过一体化带式压滤机处理成泥饼，由区政府指定地点全处理，臭气收集至生物除臭滤池进行处理，达到除臭的作用。污水经粗格栅、提升泵房、细格栅、旋流沉砂池将污水中的较大污染物质去除，然后在氧化沟中进一步完成有机物的去除，二沉池出水经二次提升泵房提升后，经纤维转盘滤池等处理后，出水经次氯酸钠消毒后排入皂河，处理后的水质达到《城镇污水处理厂污染物排放标准》（GB18918-2002）中的一级A标准；污泥处理处置采用带式污泥浓缩脱水一体机脱水后外运工艺。三期设计处理规模10万m3/d，分两期建设，前期、后期处理规模均为5万m3/d，污水采用"A2O+V型滤池"处理工艺，出水水质达到GB18918-2002中的一级A标准及《城市污水再生利用 城市杂用水水质》（GB/T 9920-2002）要求，处理废水60%作为中水回用接至各用户，40%作为河流补充水排入皂河。

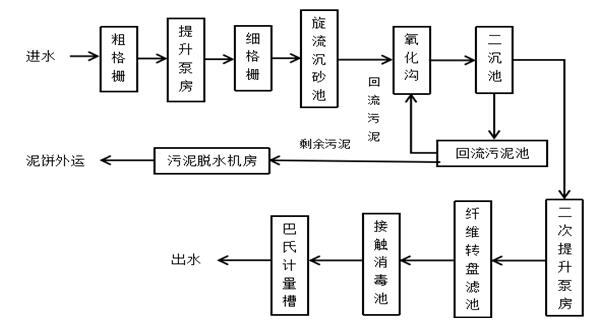

西安市第十污水处理厂工艺流程图
12.4 设计主要构筑物及设备
（1）粗格栅及提升泵房
一期工程：格栅渠道两条，长×宽×深=9 m×(0.8~1.3) m×5 m；安装有人工粗格栅1台，栅隙40 mm；安装双栅式齿耙格栅除污机1台，栅条间隙b=20 mm，设计流量2794 m3/h，格栅倾角70°。提升泵房集水池平面尺寸11.6×5.7 m，深度7 m。安装4台水泵；其中2台水泵单台参数为：Q＝1300 m3/h，H=10 m，N=55 kW；另外2台水泵单台参数为：Q＝2000 m3/h，H=10 m，N=90 kW。
二期工程：格栅渠道两条，长×宽×深=10.5m×1.3 m×8 m。安装有人工粗格栅2台，栅隙40 mm。安装双栅式齿耙格栅除污机2台，栅条间隙b=20mm，设计流量2794m3/h，格栅倾角70°。提升泵房集水池平面尺寸11.6×5.5m，安装5台水泵。其中2台水泵单台参数：Q＝1300m3/h，H=16.5 m，N=90 kW；另外3台水泵单台Q＝2000m3/h，扬程H=16.5 m，电机功率N=132 kW。
（2）细格栅及旋流沉砂池
格栅渠道两条，长×宽×深=6.2m×(0.8~1.2) m×2.25 m。回转式钩齿格栅除污机3台，2用1备，栅条间隙b=5mm，格栅倾角70°，细格栅配套设置1台无轴式螺旋输送机。旋流沉砂池与细格栅合建，共1座，分为4组。每组直径D=3.6m，池深H=2.76m。每组设计1台旋流除砂器，单台参数：Q＝1980m3/h，N=1.1 kW；配套安装罗茨风机4台（2用2备），单台流量Q=2.15m3/min；压力P=49 kPa；电机功率N=4.0 kW。安装2套砂水分离器，处理量Q=5~12 L/s，电机功率N=0.37kW。
（3）氧化沟
一期工程：氧化沟型为改良型卡鲁塞尔氧化沟，其中厌氧区有效容积约为2090 m3，有效水深5 m，水力停留时间约为1 h；缺氧区有效容积约为4210 m3，有效水深5 m，水力停留时间约为2 h。好氧区有效容积约为21500 m3，有效水深5 m，水力停留时间约为10.4 h；总停留时间13.4 h。按A2/O模式运行。厌氧区安装潜水推进器2台，单台参数：N=3 kW，n=137 rpm；缺氧区安装潜水推进器2台，单台参数：N=4 kW，n=43 rpm；好氧区安装潜水推进器10台，单台参数：N=4 kW，n=43 rpm，安装转碟曝气机19台单台参数：N=37 kW，n=53 rpm。
二期工程：氧化沟型式为改良型卡鲁塞尔氧化沟，分为2个处理单元，每个单元中：厌氧区有效容积约为1500 m3，有效水深5 m，水力停留时间约为1.44 h；缺氧区有效容积约为3000 m3，有效水深5 m，水力停留时间约为2.88 h。好氧区有效容积约为14650 m3，有效水深5 m，水力停留时间约为14 h；总停留时间18.32 h。按A2/O模式运行。每个单元厌氧区安装潜水推进器2台，单台参数：N=3 kW，n=63 rpm；缺氧区安装潜水推进器2台，单台参数：N=3 kW，n=29.9 rpm；好氧区安装潜水推进器7台，单台参数：N=4 kW，n=25.6 rpm，安装转碟曝气机16台单台参数：N=30 kW，n=53 rpm。
（4）污泥调配池：位于连续运转的污泥泵房和污泥脱水机房之间，起调节和平衡二者污泥量的作用，直径D=5 m。
（5）污泥脱水机房：污泥脱水间平面尺寸：长×宽=31 m×15 m，其中污泥堆棚平面尺寸：长×宽=7 m×15 m。每天产生干污泥量：19 t/d，湿泥含水率：99.2%。污泥脱水车间内设带式污泥浓缩脱水一体机3台。单台处理能力：Q=50 m3/h，每天工作时间：T＝16 h，功率N=3.67 kW。设污泥螺杆泵2台，1用1备，单泵参数：Q=10~60 m3/h，H=20 m，N=11 kW。冲洗水泵设2台，1用1备。单泵参数：Q=24 m3/h，H=60 m，N=11 kW。脱水车间内设置一套水平螺旋输送机及一套倾斜螺旋输送机，水平螺旋输送机长度L=18 m，倾斜螺旋输送机长度L=7 m。脱水车间内另设1套PAM制备及投加装置。
12.5 实时出水监测数据
http://113.140.66.227:9777/envinfo_ps/xkzpublicity/tocorp?corpid=247112141342658&areacode=610100
