4.1 污水厂简介
污水厂名称 |
西安市第二污水处理厂二期（北石桥污水处理厂） |
||
地址 |
西安市雁塔区昆明路以南，阿房路以西，富裕路以北 |
||
处理规模 （万m3/d） |
20 |
排水去向 |
皂河 |
占地面积 （亩） |
267 |
总投资 （万元） |
74300 |
4.2 设计进出水水质
主要指标 |
CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
进水水质 |
560 |
260 |
380 |
48 |
56 |
8 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥13℃
4.3 处理工艺流程
本厂污水处理采用生物除磷脱氮的倒置A2/O工艺结合多段多级除磷脱氮工艺。
污水处理流程为：粗格栅+细格栅+曝气沉砂池+辐流式初沉池+倒置A2/O工艺+周进周出终沉池+反应沉淀池+纤维转盘滤池+次氯酸钠消毒，经此工艺处理，出水质均达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的一级A类标准，系统完全达到了污染物削减的功效。系统产生的污泥采用重力浓缩+离心脱水工艺，泥饼外运交由西安市水务局指定具有资质的污泥处理单位进行处置。

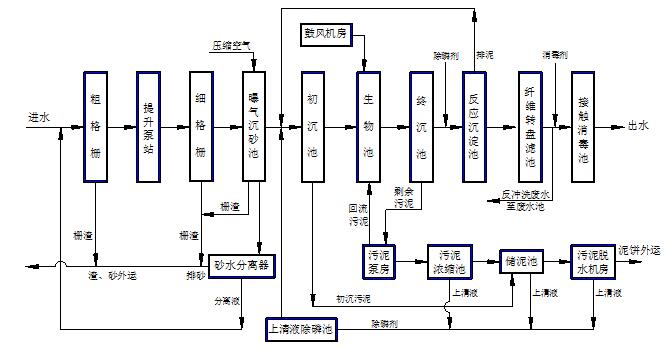

西安市第二污水处理厂二期处理工艺流程图
4.4 设计主要构筑物及设备
（1）粗格栅间及进水提升泵房：共一座，粗格栅选用液压移动抓爪式格栅，共4台，参数为：格栅宽度B=1.2 m，栅条间隙b=25 mm；格栅上部设置移动抓爪机1台，电机总功率：N=5.5k W。进水泵房内安装潜污泵共8台，Qmax=730 L/s，Hmax=28.1 m，N=130 KW。
（2）细格栅间及曝气沉砂池：共一座，细格栅选用回转式格栅除污机，共4台，参数为：栅条间隙b=6 mm，功率N=1.5 kW。曝气沉砂池分为两格，其有效长度为30 m，每格宽度为4.7 m，有效水深为3.65 m。鼓风机为罗茨鼓风机，共2台，1用1备，参数为：Q=27 m3/min，P=49 kPa，N=30 kW。
（3）初沉池：采用辐流式初沉池，分4座，每座直径为32 m，池边水深3.75 m。表面负荷3.40 m3/m2·h，水力停留时间t=1.12 h。每座初沉池设置周边传动刮泥机1台，直径D=32 m，功率P=2×0.37 kW。配水井及污泥泵房2座，每座对应2座初沉池，每座设有剩余污泥潜污泵2台，1用1备，参数为：流量Q=40 m3/h，扬程H=13 m，功率N=4 kW。
（4）生物池：生物反应池2座，每座分为2组，总停留时间为17.7 h，现状内回流比220%。各分区停留时间：选择区0.6 h，有效水深6.5 m；第一缺氧区3.3 h，有效水深6.5 m；厌氧区2.0 h，有效水深6.5 m；第二缺氧区1.0 h，有效水深6.5 m；好氧区10.8 h，有效水深6.5 m。每组生物池的设备配置情况：选择区设有双曲面搅拌器4台，参数为：直径Ø=1.5 m，功率N=4.0 kW；第一缺氧区设有双曲面搅拌器5台，参数为：直径Ø=2.5 m，功率N=5.5 kW； 厌氧区设有双曲面搅拌器3台，参数为：直径Ø=2.5 m，功率N=5.5 kW；第二缺氧区设有高速搅拌器2台，参数为：直径Ø=0.58 m，功率N=10 kW；好氧区设有内回流泵3台，参数为：流量Q=1527 m3/h，扬程H=0.7 m，功率N=7.5 kW。
（5）终沉池：采用周边进水周边出水的辐流式沉淀池，共8座，每座直径为40 m，池边水深4.5 m。表面负荷1.08 m3/m2·h，沉淀时间4.2 h。单座池子设置中心传动单管吸泥机1台，直径Ø=40 m，P=0.37 kW。
（6）反应沉淀池：2座，每座分2组。单座总平面尺寸为L×B=52.97×36.3 m，总深H=6.4 m。机械混合区混合时间23.5 s，折板絮凝区有效反应时间25.44 min，斜管沉淀区上升流速1.8 mm/s。每座管廊间安装排泥转子泵3台，2用1备，参数为：流量Q=150 m3/h，扬程H=15 m，功率N=18.5 kW；沉淀区安装Ø35 mm正六边形斜管若干。
（7）纤维转盘滤池：1座，分4格。总平面尺寸为L×B=25.8×14.5 m，总深H=5.02 m。滤池单格处理能力5×104 m3/d，连续运行，平均滤速为8.46 m/h。纤维转盘滤池每套过滤设备包含一组过滤转盘，驱动功率P=0.75 kW；4台反冲洗水泵及配套阀门，水泵参数为Q=50 m3/h，扬程H=7 m，功率P=2.2 kW。
（8）脱水机房：1座，安装有离心式鼓风机5台，4用1备，分别为南区和北区生物池进行曝气，单机参数为：风量Q=13754 m3/h，风压H=7.5 m，功率N=360 kW。
（9）接触消毒池及巴氏计量槽：1座，地下式钢筋砼结构，平面尺寸51 m×28.8 m，有效水深4.1 m。接触时间大于30 min。接触池出水采用巴氏计量槽计量（与接触池合建）。
（10）剩余污泥浓缩池：2座，单座直径为26 m，池边水深4.45 m。每座污泥浓缩池设有1套中心传动污泥浓缩机，直径26 m，功率N=1.5 kW。
（11）曝气储泥池：1座，参数：长度为15.6 m，宽度为7.0 m，有效水深3.4 m。储泥曝气池设有自吸式潜水曝气机2台，功率N=8.5 kW。
（12）污泥脱水机房：污泥脱水机房及泥棚1座，为一层框架结构，建筑面积640 m2，共设有5台离心式脱水机及附属设备，单套处理能力为Q=55 m3/h，功率P=66 kW。并配有相应的污泥输送泵、污泥切割机及絮凝剂加药制备系统、脱水污泥输送设备等。
（13）上清液除磷反应池：1座，平面尺寸7.0×7.0 m，有效水深4.7 m。池内安装潜水排污泵2台，1用1备，参数为：流量Q=390 m3/h，扬程H=15 m，功率N=30 kW。
（14）加氯加药间：1座，为一层框架结构，建筑面积604.3 m2。加药间设有碳酸氢钠投加计量泵3台，2用1备，参数为：流量Q=946 L/h，扬程H=35 m，功率N=0.55 kW；除磷剂投加计量泵5台，其中上清液除磷池2台，1用1备，参数为：流量Q=946 L/h，扬程H=35 m，功率N=0.55 kW；反应沉淀池3台，2用1备，参数为：流量Q=1800 L/h，扬程H=30 m，功率N=0.75 kW；并配套相应的药剂溶解装置。加氯间设有次氯酸钠储罐2个，单个容积30 m3；配套计量泵4台，其中接触消毒池2台，参数为：流量Q=1000 L/h，扬程H=11 m，功率N=0.55 kW；反应沉淀池2台，参数为：流量Q=193 L/h，扬程H=10 m，功率N=0.35 kW。
（15）除臭系统：对粗格栅间及提升泵房、细格栅间及曝气沉砂池、初沉池（含配水井）、生物反应池、污泥浓缩池、曝气储泥池、污泥脱水机房、污泥堆棚、接触消毒池等建、构筑物进行了加盖密封，并配置了生物除臭设备6套。
