6.1污水厂简介
污水厂名称 |
西安市污水处理有限责任公司第三污水处理厂 |
||||
地址 |
西安市浐灞生态区席王乡通塬路2755号 |
||||
处理规模（万m3/d） |
20 |
再生水回用（万m3/d） |
5 |
排水去向 |
浐河 |
占地面积（亩） |
337 |
总投资（万元） |
36000 |
||
6.2设计进出水水质
主要指标 |
CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
一期工程进水水质 |
390 |
200 |
250 |
20 |
- |
4 |
6~9 |
二期一阶段进水水质 |
450 |
250 |
400 |
40 |
52 |
4 |
6~9 |
二期二阶段进水水质 |
500 |
250 |
400 |
40 |
52 |
5 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥13℃
6.3处理工艺流程
西安市第三污水处理厂总设计规模为日处理城市污水20万吨。一期工程日处理能力10万吨，再生水日处理能力5万吨。2005年3月18日动工建设，至2006年11月30日出水水质达标后，进入正式运转。2010年4月二期5万吨污水处理设施动工建设，至2010年12月23日出水水质达标后，进入正式运转。2014年7月二期二阶段5万吨污水处理设施动工建设，12月底出水水质达标后，正式运行。至此，第三污水处理厂的污水日处理能力达到20万吨。西安市第三污水处理厂一期、二期采用奥贝尔氧化沟的处理工艺，二期二阶段采用改良型底曝氧化沟工艺，处理后达标排放至浐河，各项出水指标达到了GB/T18918-2002《城镇污水处理厂综合排放标准》中的一级B标准。自2013年起，出水指标执行GB/T18918-2002《城镇污水处理厂综合排放标准》中的一级A标准。按照陕西省地方要求，自2020年4月1日起执行《陕西省黄河流域污水排放综合标准》（DB61/224-2018）深度处理采用混凝沉淀过滤技术，达到进一步处理水质的效果。深度处理的出水供热电厂作循环冷却水使用。污泥处理采用“重力浓缩+离心脱水”工艺，泥饼外运。工艺流程如下：

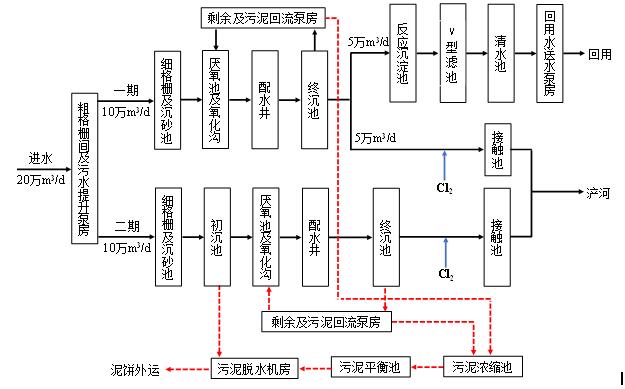

西安市第三污水处理厂处理工艺流程图
6.4设计主要构筑物及设备
（1）粗格栅间：4套反捞式机械格栅，格栅间隙：20mm，格栅倾角75°。格栅渠道宽1.5×4m，深8.6 m，地下式钢筋混凝土。四台格栅宽度分别为1.10 m、1.48 m、1.39 m、1.39 m。潜污泵1台，规格：Q=1368~1188 m3/h，H=14.2~16.5 m，N=75 kW。
（2）污水提升泵房：半地下式，泵房尺寸17.6×8 m，地下8.45 m，地上(至梁顶）4.5 m，为敞开式。配套8台提升水泵，4台单台规格为：Q=2080 m3/h，H=15.5 m，N=110 kW，3用1备；2台单台规格：Q=1800 m3/h，H=16.5 m，N=16.5 kW，1用1备；2台单台规格：Q=1200 m3/h，H=16.5 m，N=75 kW，1用1备。输水管DN600，顶梁安装行车。
（3）细格栅间：三条宽1.4 m和三条宽1.2 m钢筋混凝土直壁式平行渠道。配套6台螺旋式格栅除污机，除泥机安装段渠宽1.84 m和1.64 m。6台格栅栅条间距均为6 mm，N=1.5 kw。
（4）曝气沉砂池：2座4格，池长38 m，每格宽4.8 m，有效水深2.0 m。每座2台鼓风机，1用1备，鼓风机规格：Q=23.52 m3/h，N=37 kw。2座桥式吸砂刮渣机，跨度10.3 m，配有2台吸砂泵及刮渣提耙装置，砂水分离器2套。2台螺旋输送机。
（5）初沉池：2座，中进周出辐流式1座，周进周出辐流式沉淀池1座，直径均38 m，全地上钢筋混凝土结构，双周边传动刮泥机2台，规格：38m，边深H=3.9 m，N=2×1.5 kw；φ=38 m，H=3.4 m，N=2×1.5 kw。污泥泵2台，规格：Q=70 m3/h，H=14.5 m, N=3.7 kW。
（6）配水井：3座，平面尺寸6 m×6 m，钢筋混凝土结构。
（7）改良型底曝氧化沟：3座6沟，2座平面尺寸：112.2 m×53.2 m，有效水深4.5 m，内有转碟曝气机14台，转碟φ=1400 mm，单轴6台，双轴8台，单座氧化沟中部横跨安装3台潜水推进器，推进器叶片φ=2200 mm，外沟2台，中沟1台。1座平面尺寸：108.2 m× 50.2 m，有效水深4.3 m，内有单轴转碟曝气机16台，潜水推进器6台，推进器叶片φ=2500 mm外沟、中沟、内沟各2台。轴流式回流泵2台，规格Q=870 m3/h，H=30 kPa，N=22 kW，变频控制。
（8）终沉池：6座，周进周出沉淀池。4座直径42 m和2座直径45 m的钢筋砼圆形沉淀池，中心驱动单管吸泥机6台，4台吸泥机规格：φ=42 m，H=4.5 m，N=0.75 kw，2台吸泥机规格：φ=45 m，H=4.2 m，N=0.75 kw。
（9）提升泵站及滤布滤池：2座。泵站及滤池合建一座，分开建设1座，合建设轴流泵3台，2用1备，泵规格：Q=2708.3 m3/h，H=20 kPa，N=37 kW；滤池共分4格，安装4套纤维转盘过滤设备，分开建泵站安装轴流泵2台，1用1备，规格Q= 2708.3 m3/h，H=20 kPa，N=37 kW；滤池共分4格，安装2套纤维转盘过滤设备，转盘直径3 m。
（10）污泥泵房：3座，钢筋砼地下结构。两座单座尺寸为11.8 m×9.0 m×7.54 m。一座单座尺寸为10.9 m×9.8 m×8.82 m。每座3台回流污泥泵，2用1备，规格为：Q=1200 m3/h，H=6 m，N= 30 kW泵6台；规格为Q=1355 m3/h，H=6.9 m，N= 37 kW泵3台。每座一台剩余污泥泵，Q=60 m3/h，H=9 m，N=3.5 kw污泥泵2台；Q= 40 m3/h，H=9.5 m，N= 3.1 kW污泥泵1台。Q=70 m3/h，H=14.5 m，N=3.7 kW污泥泵1台,。
（11）污泥浓缩池：2座，池内直径24 m，有效水深3.5 m。配套2周边传动浓缩刮泥机，刮泥机臂的长度为24 m，功率0.75 kw。
（12）污泥平衡池：一座，直径12 m，有效水深5.0 m，内设潜水搅拌曝气器一台。
（13）污泥脱水车间：一座，48 m×15 m×14 m，配套3台浓缩机，3台巴工业离心机，规格：Q=15 m3/h，N=18.5+3.7 kw；2台韦斯伐里亚离心机，规格Q=55 m3/h，N=75+40 kw，1套卧式离心脱水机，规格：Q=50 m3/h，N=75+40 kw，2用1备。
（14）鼓风机房：2座，磁悬浮鼓风机3台，2用1备，单台鼓风机Q=9300 m3/h，P=53.9 kPa，N= 250 kW。
