3.1 污水厂简介
污水厂名称 |
西安市第二污水处理厂（北石桥污水处理厂） |
||||
地址 |
西安市雁塔区昆明路368号 |
||||
处理规模 （万m3/d） |
15 |
再生水回用 （万m3/d） |
5 |
排水去向 |
皂河 |
占地面积（亩） |
255 |
总投资（万元） |
30956.44 |
||
3.2 设计进出水水质
主要指标 |
CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
进水水质 |
640 |
290 |
425 |
50 |
58 |
8 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥12℃

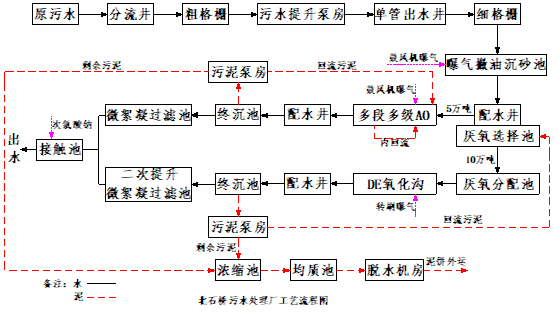

3.3 处理工艺流程
污水处理采用“多段多级AO、DE氧化沟 + 微絮凝过滤”工艺，污泥处理采用“重力浓缩＋机械脱水”工艺，除臭处理采用“CYYF全过程除臭”工艺。污水经进水井到粗格栅进入提升泵房，由单管出水井到细格栅、曝气撇油沉砂池、厌氧选择池、5万吨进入多段多级AO池，10万吨进入厌氧配水池、DE氧化沟、终沉池、微絮凝滤池等处理，最后进入接触池、经次氯酸钠消毒后排入皂河。CYYF全过程除臭将含有组合生物填料的培养箱安装于污水处理厂生物池内，实现污水厂恶臭的全过程控制。污泥经终沉池沉淀分离进入污泥泵站，多段多级AO系统回流污泥与5万吨污水混合后进入多段多级AO厌氧池，DE氧化沟系统回流污泥至厌氧选择池与10万吨污水混合后进入DE氧化沟，剩余污泥经重力浓缩、机械脱水处理后外运。
3.4 设计主要构筑物及设备
（1）细格栅间：7 台回转式细格栅， B = 1.05 m，b = 5 mm，N =1.1 kW。
（2）多段多级AO 池：1 座，处理规模为5×104 m3 /d; 配有盘式微孔曝气器，规格为Ø260mm，Q = 2 -3 m3 /( h·个) ，数量为5500 个；导流板δ= 4 mm，GFRP 材质，总面积为1568m2；电动闸阀规格DN600，N = 0.75kW，数量3个；电动蝶阀规格为DN350，N = 0.55 kW，数量4个；空气管配有S304材质的DN500 管，总长度为175 m，以及DN350 管，总长度为355 m。
（3）终沉池：2 座，处理规模为5×104 m3 /d；配有单管吸泥机L = 35 m，N = 0.37 kW，数量2 台。
（4）污泥泵房1：处理规模为5×104 m3 /d；配有Q = 1350 m3 /h、H = 40 kPa、N = 22 kW 的潜污泵2 台，以及Q = 80 m3 /h、H = 60 kPa、N = 4.0 kW的潜污泵2 台，套筒阀2 个。
（5）厌氧池：位于原生物处理系统前端，处理规模为10×104 m3 /d，配有导流板δ = 4mm，GFＲP 材质，总面积为1392 m2；DN1 200 进水闸阀2 套，DN1 000 进泥闸阀2 套。
（6）DE 氧化沟：3 座，处理规模为10×104 m3 /d，主要补充底部曝气，其中曝气软管Ø = 65mm，TPU 材质，总长为2 976 m；可提升曝气装置尺寸为8000 mm×5500 mm×5000 mm，S304 材质，数量24 套；DN300 电动蝶阀6 个，N = 0.55 kW；DN200 蝶阀24 个；空气管规格DN500，S304 材质，135 m；门式起重机1 台，T = 2.0 t，S = 16.5 m，H =6.0 m。
（7）终沉池配水井：处理规模为10×104 m3 /d，增设出水堰板6 块，L = 2 m，H = 400 mm，δ= 4 mm，S304 材质。
（8）污泥泵房2：增加连通管和套筒阀，配有DN800 套筒阀6 个，DN800 闸阀3 个。
（9）微絮凝滤池：处理规模为15×104 m3 /d，配有双曲面搅拌机1台，D=1000 mm，N=2.2kW。
（10）悬浮滤料滤池：轻质滤料d = 0.8 ～1.2 mm，EPS 材质，总表面积为504 m3；滤头Ø = 25mm，ABS 材质，35 280 个；电动闸门30 个，B×H =1 800 mm×1 000 mm，N = 1.1 kW；电动蝶阀15 个，DN600，N = 0.75 kW。
（11）鼓风机房：配有3 台鼓风机，Q =100 m3 /min，ΔP = 70 kPa，N = 200 kW，2 台Q = 100m3 /min、ΔP = 55 kPa、N = 160 kW 的多级低速离心风机。
（12）加氯加药间：a.加氯部分，储药罐2个，V = 15 m3，PT 材质，配有相应液位计；加药泵Q= 0.2～1.0 m3 /h，H = 200 kPa，N = 0.75 kW，1 用1备；药液转输泵Q = 30 m3 /h，H = 100 kPa，N = 2.5 kW，1 用1 备。b.加药部分，双曲面搅拌机2 台，D= 1 000 mm，N = 2.2 kW；螺杆泵3 台，Q = 0.5～1.0 m3 /h，H = 200 kPa，N = 0.75 kW。
（13）污泥均质池：配有DN50 穿孔曝气管，S304 材质，总长为50 m；DN50 蝶阀1 个。
（14）脱水机房：新增1 套离心式脱水机，Ø = 520 mm，Q = 35 m3 /h，N = 55 kW；污泥切割机Q = 45 m3 /h，N = 3.0 kW；污泥螺杆泵1 台，Q =20～40 m3 /h，H = 200 kPa，N = 7.5 kW；絮凝剂制备装置1 台，Q = 3.0 m3 /h，N = 3.55 kW；加药螺杆泵1台，Q = 1～3 m3 /h，H = 300 kPa，N = 1.5 kW。
（15）化学除磷池：配双曲面搅拌机2台，D = 1000 mm，N = 2.2 kW; 蜂窝斜管填料Ø = 80mm，L = 1.0 m，PP 材质，总表面积为70 m2；污泥泵Q = 5.0 m3 /h，H = 100 kPa，N = 1.5 kW；出水槽尺寸B×H = 200 mm×300 mm，S304 材质，总长为72 m。
（16）除臭装置(CYYF)：培养箱尺寸O×H=1200 mm×2000 mm，覆盖全程工艺共60台。
3.5 实时出水监测数据
