7.1污水厂简介
污水厂名称 |
西安市污水处理有限责任公司西安市第四污水处理厂 |
||
地址 |
陕西省西安市绕城高速以北，尚宏路以西 |
||
处理规模（万m3/d） |
50 |
排水去向 |
渭河 |
占地面积（亩） |
605 |
总投资（万元） |
99397.3 |
7.2设计进出水水质
主要指标 |
CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
一期工程进水水质 |
380 |
190 |
260 |
34 |
45 |
4.2 |
6~9 |
扩建一阶段进水水质 |
400 |
200 |
300 |
34 |
45 |
4.5 |
6~9 |
升级改造工程进水水质 |
450 |
250 |
400 |
34 |
50 |
5 |
6~9 |
扩建二阶段进水水质 |
450 |
250 |
400 |
34 |
50 |
5 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥13℃
7.3处理工艺流程
西安市第四污水处理厂分二期建设，一期工程于2008年10月底污水处理系统建成通水，2009年7月份转入正常生产运行，处理规模25万m3/d；扩建一期工程于2011年7月份开工建设，2012年9月份转正式运行，建成规模12.5万m3/d。扩建二期工程于2015年4月全面开工建设，2015月11月1日转试运行，目前总处理规模达到50万m3/d。采用厌氧/缺氧/好氧二级生物处理工艺（A2/O），出水经漕运明渠排至渭河；一期污泥采用重力浓缩后机械脱水工艺，扩建一期污泥采用板框压榨深度脱水工艺，扩建二期污泥采用隔膜压榨深度脱水工艺；污水厂主要产生臭味的区域设置臭气收集系统，臭气经生物除臭系统进行净化处理。

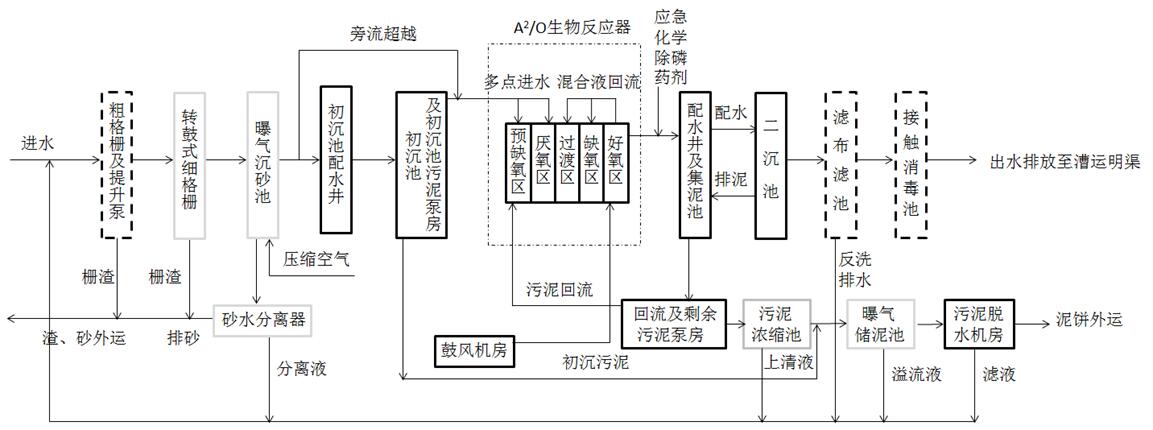

西安市第四污水处理厂处理工艺流程图
7.4设计主要构筑物及设备
（1）粗格栅间：一期工程粗格栅选用液压移动抓爪式格栅清污机，共三台，参数为：格栅宽度1.7 m，栅条间隙20 mm。扩建工程粗格栅选用回转式固液分离机，共三台，参数为：格栅宽度1.7 m，栅条间隙20 mm。
（2）提升泵房：一期工程进水潜污泵共8台，，参数为：Q=2605 m3/h，H=19.5 m，N=180 kW（大潜污泵5台）；Q=1421 m3/h，H=19.1 m，N=100 kW（小潜污泵3台）。扩建工程大潜污泵5台（4用1备），小潜污泵3台（2用1备）。
（3）细格栅间：一期工程细格栅选用阶梯式格栅除污机，共6台，参数为：格栅宽度1.6 m，栅条间隙6 mm。另外设置一台人工格栅。扩建工程细格栅选用转鼓式格栅除污机，共3台，参数为：栅渠宽度1.84 m，栅条间隙6 mm；转网式细格栅，共3台，参数为：栅渠宽度1.84 m，网孔直径5 mm。另外设置一台人工格栅。
（4）曝气沉砂池：一期工程曝气沉砂池分为两格，长42 m，每格宽度为4.7 m，有效水深为3.2 m。停留时间5.6 min。扩建工程曝气沉砂池分为两格，长38 m，每格宽度为4.8 m，有效水深为2.0 m。停留时间7 min。
（5）初沉池：一期工程采用平流式沉淀池，分2组，共12座，每座池体参数为：有效长度45.71 m，宽度12 m，有效水深4.0 m。表面负荷1.92 m3/m2·h，水力停留时间t=1.94 h。扩建工程一阶段采用辐流式初沉池2座，每座直径为40 m，池边水深3.5 m。表面负荷2.70 m3/m2·h，水力停留时间t=1.30 h。扩建工程二阶段采用辐流式沉淀池2座，每座直径为32 m，池边水深3.5 m，表面负荷3.18 m3/m2·h，沉淀时间0.83 h。
（6）生物反应池：一期工程及其升级改造的生物反应池共2座，每座分为2组；每组生物池厌氧区长46.6 m，总宽20.3 m，有效水深6 m；缺氧一区长46.6 m，总宽10.2 m，有效水深6 m；缺氧二区分长84.2 m，宽9 m，有效水深6 m；好氧区分为4格，每格长84.2 m，宽9 m，有效水深6 m。扩建工程一阶段及其升级改造采用倒置A/A/O生物反应池1座，分为2组；每组生物池选择区分为4格，单格长7.45 m，宽7.3 m，有效水深6 m；缺氧区分为5格，单格长15.2 m，宽15 m，有效水深6 m；厌氧区分为3格，单格长15.2 m，宽15 m，有效水深6 m；好氧区（含填料区，有效容积约6120 m³）分为5格，每格长90.65 m，宽9 m，有效水深6 m。扩建工程二阶段的生物反应池由预缺氧区、厌氧区、过渡区、缺氧区及好氧区组成，共设2组（合建），单组按62500 m3/d规模设计。主要设计参数：混合液污泥质量浓度3.8 g/L；有效水深6.0 m；污泥负荷0.086 kg BOD5/（kgMLSS·d）；水力停留时间14.62 h（其中，预缺氧区0.78 h、厌氧区1.17 h、过渡区0.78 h、缺氧区4.29 h、好氧区7.60 h）；污泥龄15 d；单位需氧量1.41 kgO2/kgBOD5；污泥回流比50 %～100 %；混合液回流比100 %～300 %。
（7）二沉池：一期工程采用中心进水周边出水的辐流式沉淀池，共8座，每座直径为45 m，池边水深3.5 m。表面负荷0.90 m3/m2·h，沉淀时间3.89 h。扩建工程一阶段采用中心进水周边出水的辐流式沉淀池，共4座，每座直径为45 m，池边水深4.63 m。表面负荷0.90 m3/m2·h，沉淀时间5.14 h。扩建工程二阶段采用4座直径50 m的周进周出辐流式沉淀池，池边水深4.5 m，表面负荷0.86 m3/m2·h。
（8）滤布滤池：滤布滤池1座，总平面尺寸为L×B=35.8 m×33 m，总深H=5.72 m，分为10组，地下式钢筋砼结构，总处理能力50万m³/d，单组处理能力5万m³/d。
（9）接触消毒池：一期工程及其升级改造的接触消毒池1座，分为2组，参数为：总长度60.6 m，总宽度32.8 m，有效水深3.3 m。接触时间大于30 min。接触池出水采用巴氏计量槽计量。扩建工程的接触消毒池1座，地下式钢筋砼结构，平面尺寸90 m×21.2 m，有效水深4.19 m。总处理能力25万m³/d，接触时间大于30 min。接触池出水采用电磁流量计计量。
（10）鼓风机房：一期工程鼓风机房1座，安装有离心式鼓风机5台，单机参数为：Q=18430 m3/h，H=7 mH2O，功率N=470 kW。扩建工程二阶段鼓风机房1座，安装单级高速离心鼓风机3台（2用1备），单台流量19050 m3/h，风压7 m，电机功率510 kW。
（11）加氯间及投药间：加氯加药间一座，平面尺寸L×B=32.5×22.2 m。
（12）剩余及回流污泥泵房：一期工程剩余及回流污泥泵房共4座，每一座对应两座终沉池，每座设有回流污泥潜污泵2台，共8台，参数为：流量1508 m3/h，扬程6 m，功率37 kW；每座设有剩余污泥潜污泵1台，共4台，参数为：流量61 m3/h，扬程9 m，功率4.2 kW。扩建工程一阶段剩余及回流污泥泵房与生物反应池合建，共2座，每座设有回流污泥潜污泵2台，共4台，参数为：流量362 L/s，扬程6 m，功率37 kW；每座设有剩余污泥潜污泵1台，共2台，参数为：流量23.4 L/s，扬程14 m，功率7.5 kW。扩建工程一阶段剩余及回流污泥泵房与生物反应池合建，共1座，设回流污泥泵6台（4用2备），单台流量2030.4 m3/h，扬程5 m；剩余污泥泵2台（1用1备），单台流量420 m3/h，扬程19 m。
（13）污泥浓缩池：一期工程污泥浓缩池共两座，每座浓缩池直径为20 m，池边水深4.3 m；每座污泥浓缩池设有1套中心传动污泥浓缩机，直径20 m，功率1.5 kW。扩建工程污泥浓缩池共两座，用于浓缩25×104m3/d（含二阶段）生物处理的剩余污泥，浓缩池直径为24 m，池边水深3.5 m；每座污泥浓缩池设有1套中心传动污泥浓缩机，直径24 m，功率0.55 kW。
（14）污泥消化池：一期工程建有钢筋砼结构柱型污泥消化池4座，一级消化池3座，二级消化池1座。消化池直径23 m，其中地下深7 m，地上高28.5 m。加热方式为热交换器（沼气发电热水）连续加热。搅拌方式采用机械连续搅拌，污泥机械搅拌装置3套，功率为22 kW。一期污泥消化系统建成后一直未投运。
（15）曝气储泥池：一期工程曝气储泥池1座，参数：长度为12.0 m，宽度为6.5 m，有效水深3.5 m；设有潜水搅拌器2台，功率N=2.5 kW。扩建工程曝气储泥池1座，参数：长度为14.0 m，宽度为8.0 m，有效水深3.4 m；池内设有穿孔管曝气系统。
（16）污泥脱水机房：一期工程污泥脱水机房及泥棚一座，为一层框架结构，建筑面积605.07 m2，共设有4台离心式污泥脱水机及附属设备，总处理能力为100 m3/h；主要配套25万m³/d的污水处理规模的要求。扩建工程一阶段污泥脱水机房及泥棚一座，为一层框架结构，建筑面积1715.38 m2，共设有3台板框式污泥脱水机及附属设备，总处理能力为1500 m3/d，其中单套处理能力为500 m3/d；主要配套12.5万m³/d的污水处理规模的要求。扩建工程二阶段污水脱水机房1座，设有4台污泥板框压滤机，单机处理能力Q=150 t/d（含水率按80%计），功率N=45 kW；3台污泥浓缩机，单机处理能力Q=90 m³/h（含水率按98%计），功率N=3 kW；并配有相应的污泥输送泵及絮凝剂加药制备系统、石灰等调理药剂投加系统、脱水污泥输送设备等。
