典型污水厂情况
西安市第七污水处理厂

10.1污水厂简介

污水厂名称

西安市西南郊(第七)污水处理厂

地址

西安高新区天谷八路100号

处理规模(万m3/d)

20

再生水回用(万m3/d)

1.5

排水去向

渭河

占地面积(亩)

167

总投资(万元)

108264.90

10.2设计进出水水质

主要指标

CODCr

BOD5

SS

NH3-N

TN

TP

pH

单位

mg/L

mg/L

mg/L

mg/L

mg/L

mg/L

/

一期进水水质

450

220

300

30

45

5

6~9

一期出水水质

≤60

≤20

≤20

≤8

≤20

≤1

6~9

再生水水质

≤50

≤10

≤10

≤5

≤15

≤0.5

6~9

二期进水水质

560

275

280

33

50

11.3

6~9

二期出水水质

≤50

≤10

≤10

≤5

≤15

≤0.5

6~9

注:设计水温≥13℃

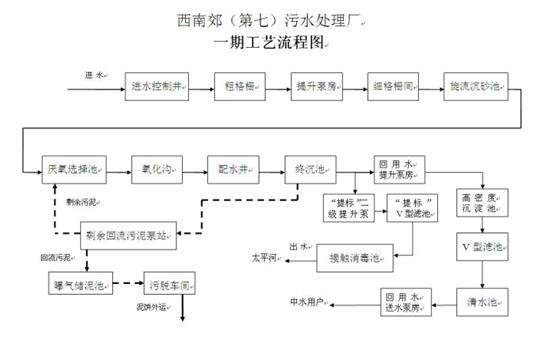

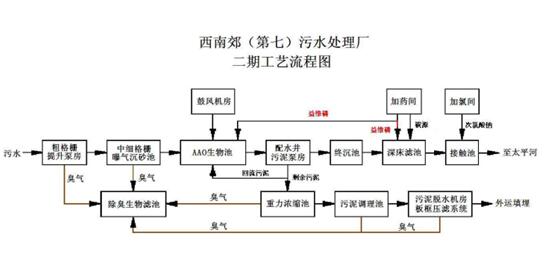

10.3处理工艺流程

西安市西南郊(第七)污水处理厂主要担负西安市高新区及拓展区域范围内的生活污水,污水厂处理规模为20万m3/d,分两期建设,其中一期8万m3/d,二期12万m3/d(近期6万m3/d,远期6万m3/d),设计污水服务面积48.27 km2。目前建成一期8万m3/d(包含1.5万m3/d的中水),二期6万m3/d,合计14万m3/d。污水经处理后排入太平河,最终进入渭河。该污水厂一期2009年投入运行,采用DE氧化沟工艺,其中6.5万m3/d处理出水达到城镇污水处理厂污染物排放标准的一级B标准,同期实施的还有1.5万m3/d中水利用工程,采用高密度沉淀池+V型滤池工艺,水质达到城镇污水处理厂污染物排放标准的一级A标准,主要用于西南郊污水厂附近用户的绿化,污泥处理采用离心脱水工艺。该污水厂一期提标改造工程于2012年设计,2013年投入运行,处理规模为6.5万m3/d,采用气水反冲洗滤池工艺,将一期工程中除中水利用工程以外的6.5万m3/d规模的一级B出水提标至一级A排放标准。该污水厂二期工程于2015年设计,2016年投入运行,处理规模为6万m3/d,采用A2/O+深床滤池处理工艺,处理出水水质达到城镇污水处理厂污染物排放标准的一级A标准,污泥处理工艺采用重力浓缩+污泥调理+板框压滤机,除臭工艺采用生物除臭为主,离子除臭为辅。

10.4一期主要设计构筑物及设备

(1)进水闸井:为地下式钢筋混凝土结构,平面尺寸6.4 m×4 m,深11.5 m,内设铸铁镶铜圆闸门2套,其中Ø1500闸门用于近期污水进水管,Ø1800闸门为远期进水管预留。

(2)粗格栅间及提升泵房:粗格栅间为地下式钢筋混凝土结构,平面尺寸16.88 m×7.2m,深11.3 m,地面高6 m;设计格栅渠道3条,每条宽度1.3 m,栅条间隙20 mm,采用液压移动抓爪式格栅清污机1台。提升泵房与粗格栅合建,为半地下式钢筋混凝土结构,泵房尺寸16.88 m×8.6m,深13.5 m,地面高6 m;设有潜污泵4台(3用1备),单台流量1450 m3/h,扬程16.5 m,电机功率90 kW。

(3)细格栅及旋流沉砂池:细格栅及沉砂池合建,为地上式钢筋混凝土结构,平面尺寸31.5 m×15.9m,地面高10.8 m;共分为两层,一层为鼓风机房(旋流式沉砂池气提排砂用),安装罗茨鼓风机2台,风量2.5 m3/min,功率5.5 kW;二层安装转鼓式细格栅3台,直径Ø1600,栅条间隙6 mm,倾角35°,功率1.5 kW。沉砂池采用Ø4870圆形旋流式沉砂池2座,

(4)厌氧选择池:为半地下式钢筋混凝土结构,共2座,平面尺寸44.6 m×10m,有效水深5 m;厌氧选择池污泥浓度4 kgMLSS/m3,污水停留时间60 min;每池分为4格,每格设1台伞形立式搅拌器,电机功率4 kW,转速20-30 r/min;出水由2台5 m长可调出水堰板分别与氧化沟连接,实现氧化沟的交替进水。

(5)氧化沟:设计采用DE型双沟式氧化沟,交替进出水;氧化沟为半地下式钢筋混凝土结构,近期共2组,每组平面尺寸135.7 m×45.5m,有效水深4.5 m。每组氧化沟配20台曝气转盘,其中:双速8台,定速12台;单台曝气机充氧能力≥64 kgO2/h,另设8台潜水推进器防止污泥沉淀,潜水搅拌器直径2500 mm,电机功率3.1 kW。氧化沟出水处设2台堰长5 m的调节堰,通过调节沟内液位来改变转碟的浸没深度,以改变曝气量。

(6)二沉池:设计采用中心进水、周边出水辐流式二沉池,共4座,为地下式钢筋混凝土结构,直径Ø45 m,池边水深4 m;每座二沉池安装周边传动刮泥机,电机功率0.37 kW。二沉池设计水力表面负荷0.7m3/(m2·h),堰上负荷1.09 L/(s·m),水力停留时间5.7 h,设计回流比100%。

(7)回流及剩余污泥泵房:采用地下式钢筋混凝土结构,平面尺寸19.2 m×7.5m,水深7.6 m。内设Ø600套筒阀4个,分别与4座二沉池的排泥管相连。回流污泥潜污泵4台(3用1备),单台流量1111m3/h,扬程7 m,电机功率37 kW;剩余污泥潜水泵3台(2用1备),单台流量50 m3/h,扬程6 m,电机功率3.1 kW。

(8)储泥曝气池,1座,为半地下式钢筋混凝土结构,平面尺寸15 m×15m,有效池深4.3 m。储存8 h泥量,池内设曝气搅拌器2台,以防止污泥沉淀和磷的释放。

(9)污泥脱水机房:1座,为一层框架式结构,平面尺寸27.0 m×18.7m,近期湿污泥量约1801.3 m3/d,含水率99.2%;经浓缩脱水后,泥饼约72 m3/d,含水率为80%左右,干污泥量将减少为14.4 t/d。污泥脱水机房内设浓缩离心脱水一体化机3台(2用1备),单台处理能力30-50 m3/h,电机功率46 kW;螺旋输送机3台;污泥投配泵3台(2用1备),Q=30-50 m3/h,H=30 m;污泥破碎机3台(2用1备),Q=30-50 m3/h;另设PAM絮凝投加装置1套,配套3台加药泵及3台离心机冲洗水泵。

(10)加氯加药间:为一层框架结构,平面尺寸15.3 m×8.4m。采用PAC化学药剂强化除磷,投加量为10 mg/L,投加浓度为15%。

(11)回用水提升泵房:采用地下式钢筋混凝土结构,设有潜污泵共3台(2用1备),Q=416.67 m3/h,H=10 m,N=30 kW。

(12)高密度沉淀池:由混凝、絮凝、沉淀三部分构成。平面尺寸16.4 m×14.7 m,其中:混凝池1座,平面尺寸2.2 m×1.8 m,设快速搅拌器1台,功率5 kW;絮凝池2座,每座平面尺寸为3.1 m×3.1 m,设低速搅拌器2台,功率1 kW;斜板沉淀池1座,平面尺寸为14.4 m×12.6 m,分为两格。安装斜板长度1.15 m,间隔50 mm,倾角60°,上升流速22 m/h。配套2台刮泥机,功率0.55 kW。沉淀池的污泥一部分经回流污泥螺杆泵返回到混凝池,另一部分经剩余污泥螺杆泵送至储泥曝气池。回流污泥螺杆泵2台, Q=10 m3/h,H=10 m,N=2.2 kW;剩余污泥螺杆泵3台(2用1备),Q=10 m3/h,H=10 m,N=2.2 kW。设计安装PAM和PAC制备设备各1套,并配PAC隔膜投药泵2台,Q =30 L/h,H=20 m,N =0.37kW;PAM螺杆投加泵3台,Q=120 L/h,H=20 m,N=0.5 kW。

(13)滤池

设计采用单层均质滤料V型滤池1座4格,平面尺寸24.1 m×14.2 m,每格滤池面积34.3 m2,石英砂滤料厚度1.2 m。设计正常滤速6.5 m/h,强制滤速8.7 m/h,单格滤池每24小时冲洗一次,每次冲洗时间为15 min,反冲洗采用“气冲、气水同时冲、水冲”三步来实现,表面扫洗在冲洗的全过程中进行。其中气冲时间为2 min,气冲强度17 L/(s·m2);气水同时反冲5 min,气水冲洗强度15 L/(s·m2)和3 L/(s·m2);水冲8 min,水冲强度为6 L/(s·m2);表面扫洗为表面横扫,表面扫洗强度为2 .3 L/(s·m2)。另设反冲洗废水池1座,容积110 m3。反冲洗水泵3台(2用1备),单台水泵Q=270 m3/h,H=9 m,N=15 kW;反冲洗鼓风机2台(1用1备),单台风机Q=27.5 m3/min,P=49 kPa,N=37 kW。

(14)清水池:清水池采用地下式钢筋混凝土结构,共1座2格,容积按回用水量的20%计。平面尺寸30 m×30 m,有效水深4.5 m。

(15)回用水送水泵房:采用半地下式钢筋混凝土结构,平面尺寸21.3 m×9 m,深4.5 m,地面上高7 m。泵房内设单级双吸中开离心泵3台(2用1备),Q=115.7 L/s,H=40 m,N=90 kW。

(16)除臭系统:采用Bioclimatic双离子空气净化系统的电离除臭工艺,对粗格栅间及提升泵房、细格栅间产生的臭气经百叶集气管收集后,进入电离设备箱,先由初效过滤器对粉尘杂质等进行初步过滤,经中效过滤器吸附,再经离子管段进行电晕氧化分解,最后经排放管排放。设计处理气量9 931 m3/h,通风次数5次/h,设Bioclimatic双离子发射器2台,单台功率66 W,玻璃钢离心风机1台,风量10 648 m3/h,风压1 697 Pa,功率7.5 kW。

10.5实时出水监测数据

http://113.140.66.227:9777/envinfo_ps/xkzpublicity/tocorp?corpid=A92B1AD5142541D0AA14B953ACE528C0&areacode=610100
