1.1 污水厂简介
| 污水厂名称 | 西安市第一污水处理厂（邓家村污水处理厂） | ||
地址 |
西安市莲湖区大兴西路19号 |
||
处理规模 （万m3/d） |
12 |
排水去向 |
皂河 |
占地面积 （亩） |
238 |
总投资 （万元） |
12217.36 |
1.2 设计进出水水质
| 主要指标 | CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
进水水质 |
700 |
310 |
520 |
48 |
60 |
6 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥12℃
1.3 处理工艺流程
污水处理采用“多级多段AO+絮凝沉淀+微过滤”工艺，污泥处理采用"重力浓缩＋中温消化+机械脱水“工艺，除臭处理采用"CYYF全过程除臭"工艺。污水经进水分流井、预除渣间到粗格栅进入提升泵房，由单管出水井到细格栅、曝气沉砂池，经初次沉淀池后，进入多级多段AO工艺处理，二沉池出水经二次提升泵房二次提升后经混凝沉淀池、微过滤设备间、次氯酸钠辅助紫外消毒渠深度处理后，排放至皂河。CYYF全过程除臭将含有组合生物填料的培养箱安装于污水处理厂生物池内，实现污水厂恶臭的全过程控制。剩余活性污泥浓缩后，经消化池中温消化后进行机械脱水。

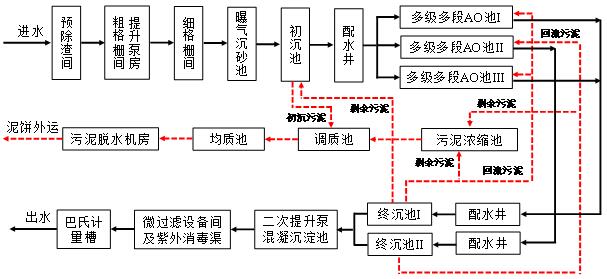

西安市第一污水处理厂工艺流程图
1.4 设计主要构筑物及设备
（1）进水分流井：闸门规格DN1500，材质铸铁镶铜，1 套。
（2）预除栅间：格栅规格B=1500 mm，b=80 mm，不锈钢材质，1 台，起重设备规格T=1 t，H=5 m，N=1.7 kW，1 台。
（3）粗格栅间：背耙式格栅除污机2 台，规格B=1500 mm，b=15 mm，N=1.5 kW。
（4）细格栅间： 6 台回转式细格栅，规格B=1.05 m，b=5 mm，N=1.1 kW。
（5）多段多级AO 池1： DN300 型电动调节闸阀，4 个；DN300 型、DN600 型手动闸阀各4 个； 生物导流板均为HIPS 材质， 尺寸为9700 mm×4700 mm 的生物导流板18 块，尺寸为9300 mm×4700 mm 的生物导流板18 块，尺寸为5000 mm×4700 mm 的生物导流板3 块， 尺寸为4600 mm×4 700 mm 的生物导流板3 块， 尺寸为9000mm×4800 mm 的生物导流板4 块。
（6）多段多级AO 池2：橡胶膜片盘式曝气器6600 套；DN400 型、DN350D 型、N300 型电动调节闸阀各4 个；DN250型电动调节闸阀2 个、DN250 型手动蝶阀4 个，DN300 型手动闸阀4 个； 生物导流板均为HIPS 材质， 其中尺寸为2900 mm×4600 mm 的生物导流板20 块，尺寸为2900mm×5100mm 的生物导流板6 块，尺寸为6100 mm×5 100 mm 的生物导流板4 块，尺寸为1 450 mm×5100 mm 的生物导流板6 块， 尺寸为4100 mm×5100 mm 的生物导流板2 块， 尺寸为6000 mm×4500 mm 的生物导流板56 块。
（7）多段多级AO 池3：1 座，分2 池，单池尺寸为65 m×30 m×5.6 m；配有盘式微孔曝气器4 800 个，单个曝气器直径260 mm，曝气流量2~3 m3/h；DN400 型电动调节闸阀6 个， 配水使用；DN150 型手动蝶阀18 个， 配水使用；DN300 型电动调节蝶阀6 个，配气使用；尺寸为8 000 mm×4 700 mm，的生物导流板68 块。
（8）微絮凝滤池：1 座，分为2 格，由51.3 m×3.3 m×4.0 m 的混合絮凝池和51.3 m×18.7 m×4.0 m的滤池组成， 配有双曲面搅拌机， 规格N=2.2 kW，D=1 000 mm，1 台； 悬浮滤料规格粒径0.8~1.2 mm，EPS 材质， 总表面积404 m3； 滤头规格D=25 mm，28224 个；DN600 型、DN300 型电动蝶阀各24 个。
（9）紫外消毒渠：1 座，尺寸13.50 m×3.04 m×3.00 m，配有紫外线消毒系统1 套，灯管144 根，N=46 kW；插板闸尺寸1200 mm×1200 mm，3 个；潜水推流泵规格Q=2500 m3/h，H=1.3 m，N=18.5 kW，2 台。
（10）污泥浓缩池：浓缩机规格D=15 m，N=0.75 kW，2 台。
（11）污泥均质池：配有DN50 型穿孔曝气管，S304 材质，总长50 m；DN50 型蝶阀1 个。
（12）脱水机房：带式脱水机， 规格B= 2000 mm，Q=20 m3/h，N=3.5 kW，1 台； 污泥切割机，规格Q＝45 m3/h，N=3.0 kW，1 台；污泥螺杆泵，规格Q=4 m3/h，L=8.0 m，N=4.5 kW，1 台； 絮凝剂制备装置，规格N=4 kW，1 台；加药螺杆泵，规格Q 为0.6～1.5 m3/h，H＝30 m，N=1.0 kW，1 用1 备；空压机，规格Q=0.3 m3/min，P=0.7 MPa，N=3 kW。
（13）化学除磷池：尺寸12.75 m×7.00 m×4.00 m，配有双曲面搅拌机，规格D=1 000 mm，N=2.2 kW，2 台；蜂窝斜管填料，规格D=80 mm，L=1.0 m，PP材质， 总表面积68 m2； 污泥泵， 规格Q ＝5.0 m3/h，H =10 m，N =1.5 kW； 出水槽尺寸200 mm ×300 mm，S304 材质，总长72 m。
（14）鼓风机房：单级高速离心鼓风机1 台，规格Q=200 m3/min，△P=60 kPa，N=280 kW。
（15）除臭装置（CYYF）： 培养箱尺寸D =1200 mm×2000 mm，覆盖全程工艺总数60 台。
