9.1污水厂简介
污水厂名称 |
西安市污水处理有限责任公司西安市第六污水处理厂 | ||
地址 |
西咸新区沣东新城建章路街道八兴滩村 |
||
处理规模（万m3/d） |
20 |
排水去向 |
皂河 |
占地面积（亩） |
345 |
总投资（万元） |
61199.55 |
9.2设计进出水水质
主要指标 |
CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
进水水质 |
470 |
230 |
300 |
36 |
50 |
5.0 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥13℃
9.3处理工艺流程
西安市第六污水处理厂一期工程污水采用预处理＋改良型A/A/O二级生化＋纤维转盘滤池过滤＋次氯酸钠消毒处理工艺，处理后污水排入厂区北侧太平河；污泥处理采用重力浓缩＋生物沥浸＋沉淀＋板框压滤脱水工艺。二期工程污水采用预处理+改良型A/A/O二级生化+反硝化深床滤池+次氯酸钠消毒处理工艺；污泥处理工艺采用重力浓缩+污泥调理+压榨干化工艺。一、二期处理后出水水质均满足国家《城镇污水处理厂污染物排放标准》（GB18918-2002）中一级A类标准，以及陕西省《黄河流域（陕西段）污水综合排放标准》（DB61/224-2011）；处理后出厂污泥含水率均降至60%以下，运至厂外集中处置。

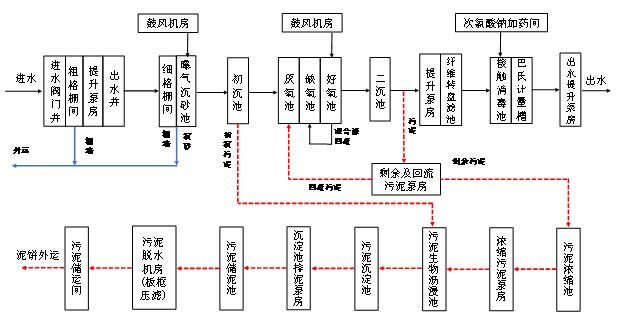

西安市第六污水处理厂一期处理工艺流程图

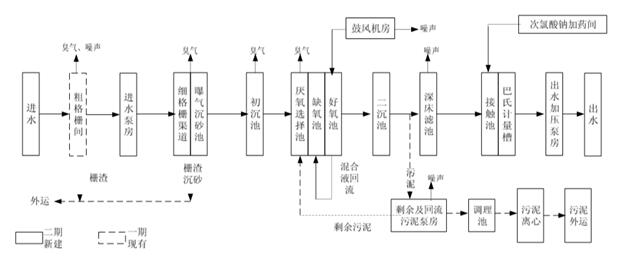

西安市第六污水处理厂二期处理工艺流程图
9.4一期主要设计构筑物及设备
（1）粗格栅及提升泵房：1座（粗格栅间及提升泵房合建，分为进水闸门井、粗格栅间、提升泵房、泵房出水井），工艺尺寸L×W×H=25.6×24.8×17 m。
（2）细格栅间及曝气沉砂池：合建，细格栅渠道3条，1系列曝气沉砂池，每系列沉砂池分2格，单格工艺尺寸L×W×H=24×4.5×6.25 m。
（3）平流式初沉池：1系列，6座合建，单池尺寸L×W×H=34.00×7.00×4.90 m，设计有效水深H=3.3 m。
（4）A/A/O生物池：总尺寸为94.03×92.0×9.0 m（有效水深为8.0 m），分2组。总停留时间（HRT）为15.90 h，其中：厌氧池2.02 h，缺氧池5.01 h，好氧池8.87 h；污泥浓度为3500 mg/L，污泥龄为15.50 d，好氧池污泥负荷为0. 144 kgBOD5/(kgMLSS·d)，污泥回流比为50%～100%，好氧池混合液回流比为150%～300%，缺氧池混合液回流比为100%～200%。厌氧池安装潜水搅拌器2×2台，每台N=12.0 kW；缺氧池安装潜水搅拌器2×3台，每台N=20.0 kW；好氧池内安装直径为200 mm的刚玉微孔曝气器2×9300套，好氧池末端安装内回流泵2×2台，Q=3200 m3/h，H=7 kPa，N=18.5 kW；缺氧池末端安装回流泵2×2台，Q=2100 m3/h，H=7 kPa，N=12.5 kW。
（5）二沉池配水井：1座，为4座二沉池配水，工艺尺寸D×H=Ø13.8×8.50 m。
（6）二沉池：4座，每座工艺尺寸D×H=Ø40.00×4.50 m，设计有效水深4.0 m。
（7）纤维转盘滤池设备间：轴线尺寸为41.15×14.70 m，内部设提升泵房(一座)及纤维转盘滤池(四座)，为合建构筑物。提升泵房尺寸为41.15×14.70×7.00 m；安装潜水轴流泵4台(3用1备)，Q=1810 m3/h，H=30 kPa，N=22 kW。纤维转盘滤池尺寸为24.70×10.70×4.82 m；安装纤维转盘过滤器4台，滤速≤15 m3/(h·m2)，滤盘直径为3m，滤盘数量40片，总有效过滤面积为504 m2。安装卧式离心泵(排泥反冲洗泵)8台，Q=50 m3/h，H=70 kPa，N=2.2 kW。
（8）接触消毒池及出水巴氏计量槽：共1座，采用廊道式接触消毒池，后端为巴氏计量槽，尺寸为48.60×20.75×5.20 m(有效水深为3.51 m)，接触时间为39.5 min。
（9）化学除磷加药间：平面尺寸为9.90×6.60 m，由中隔墙分隔为储药池和加药设备间两部分。化学除磷药剂采用10%碱式氯化铝溶液(PAC)，用量为7.4 m3/d。设备间内安装化学隔膜计量泵3台(2用1备)，Q=100～300 L/h，出口压力为300 kPa，N=0.37 kW。
（10）剩余及回流污泥泵房：1座，设有3台潜水轴流泵，单台Q=2100.0 m3/h，H=5.5 m，P=45.0 kW；3台潜水污水泵，单台Q=50.1 m3/h，H=16.0 m，P=5.5 kW；1台电葫芦，N=1.5+0.2 kW。
（11）污泥浓缩池：共2座，采用圆形辐流式污泥浓缩池，用于浓缩剩余污泥，单池内径为15.00m，池边水深为4.30 m(设计有效水深为4.00 m)。单池固体通量为47.6kg/(m2·d)，停留时间为17.07 h，浓缩后污泥体积为561.20 m3/d(含水率为97.0%)。安装中心传动栅条式污泥浓缩机2台，单台N=1.5 kW。
（12）污泥生物沥浸池：共3座(合建)，总尺寸为42.35×19.10×8.20 m(有效水深为6.20 m)，总处理规模为2000m3/d(含水率为98%)。单池流量为666.7 m3/d，停留时间为2.1 d，回流污泥比为100%～150%，曝气量为4.5～5.0 m3/(h·m2)。安装回流污泥泵3台，Q=40.0 m3/h，H=100 kPa，N=1.5 kW；池内安装专用污泥流化控制器72套。
（13）污泥沉淀池：设2座圆形辐流式污泥沉淀池，用于重力浓缩和沉淀生物沥浸后污泥。单池内径为9.0 m、深为6.6 m(有效水深为5.3 m)；单池流量为1000 m3/d，固体负荷为314.38 kg/(m2·d)，沉淀时间为8.09 h，沉淀后污泥体积为800 m3/d (含水率为95.0%)；安装机械栅条浓缩机2台，单台N=1.0 kW。
（14）污泥储泥池：2座，单池尺寸L×W×H=7.20×7.20×4.90 m。
（15）污泥脱水机房：1座，建筑轴线尺寸：L×W=36.00×28.80 m。
（16）污泥储运间：1座，建筑轴线尺寸：L×W=23.40×12.00 m。
9.5二期主要设计构筑物及设备
（1）提升泵房：二期工程选用离心式潜水污水泵4台，3用1备，其中2台配变频器；每台离心泵流量Q=1810.0 m3/h，杨程H=24.0 m，电机功率P=180.0 kW；
（2）细格栅间及曝气沉砂池：共1座，合建，细格栅条间隙3 mm，渠道3条，单条渠道工艺尺寸：L×W×H=12.44×1.44×3.10 m。1系列曝气沉砂池，每系列沉砂池分2格，单格工艺尺寸L×W×H=21.70×4.50×6.25 m。
（3）平流式初沉池：1系列，6座合建，单池尺寸L×W×H=30.00×7.00×4.90 m，设计有效水深H=4.2 m。
（4）A/A/O生物池：1系列，每系列2座。总停留时间（HRT）为15.90 h，其中：厌氧池2.02 h，缺氧池5.01 h，好氧池8.87 h；厌氧区尺寸：L×W×H=35.00×15.00×8.00 m；缺氧区尺寸：L×W×H=87.00×15.00×8.00 m；好氧区尺寸：L×W×H=154.00×15.00×8.00 m。每座厌氧池安装潜水搅拌器4台，P=7.5 kW；每座缺氧池安装潜水搅拌器12台，P=5.5 kW；每座好氧池内安装直径为200 mm的刚玉微孔曝气器9300套，好氧池末端安装内回流泵2台，Q=3200 m3/h，H=0.7 m，P=18.5 kW；缺氧池末端安装回流泵2台，Q=2100 m3/h，H=0.7 m，P=12.5 kW。
（5）二沉池配水井：1座，为4座二沉池配水，工艺尺寸D×H=Ø13.8×8.50 m。
（6）二沉池：4座，每座工艺尺寸D×H=Ø40.00×4.50 m，设计有效水深4.0 m。
（7）深床滤池及设备间：深床滤池1系列，包括深床滤池1座（8格）、冲洗水泵房及冲洗风机房1座、废水池1座。
（8）接触消毒池及出水巴氏计量槽：接触消毒池1座，巴氏计量槽1座，采用次氯酸钠消毒，平均流量停留时间为39.5 min；工艺尺寸为48.60×20.75×4.70 m。
（9）化学除磷加药间：除磷加药泵3台，离心式屋顶通风机1台，平面尺寸为9.30×6.00×4.00m。
（10）剩余及回流污泥泵房：1座，设有3台潜水轴流泵，单台Q=2100.0 m3/h，H=5.5 m，P=45.0 kW；3台潜水污水泵，单台Q=50.1 m3/h，H=16.0 m，P=5.5 kW；1台电葫芦，N=1.5+0.2 kW。
（11）污泥浓缩池：共2座，采用圆形辐流式污泥浓缩池，用于浓缩剩余污泥，单池工艺尺寸D×H=Ø15.00×5.53 m，设计有效水深4.0 m。配套建设1座生物除臭系统。
（12）污泥调理池：2座，单池工艺尺寸L×W×H=7.20×7.20×4.90 m，有效容积218 m3。
（13）污泥脱水机房：1座，建筑轴线尺寸：L×W=36.00×28.80 m。
9.6实时出水监测数据
