2.1 污水厂简介
| 污水厂名称 | 西安市第一污水处理厂二期 |
||
地址 |
西安市莲湖区大兴路西段 |
||
处理规模 （万m3/d） |
10 |
排水去向 |
皂河 |
占地面积 （亩） |
91.8 |
总投资 （万元） |
30469.61 |
2.2 设计进出水水质
| 主要指标 | CODCr |
BOD5 |
SS |
NH3-N |
TN |
TP |
pH |
单位 |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
mg/L |
/ |
进水水质 |
500 |
300 |
400 |
40 |
55 |
7 |
6~9 |
出水水质 |
≤50 |
≤10 |
≤10 |
≤5 |
≤15 |
≤0.5 |
6~9 |
注：设计水温≥12℃
2.3 处理工艺流程
污水处理采用生物除磷脱氮的改良A2/O工艺，处理流程为：粗格栅+细格栅+曝气沉砂池+辐流式初沉池+改良A2/O工艺+周进周出终沉池+反应沉淀池+微过滤滤池+紫外线消毒。经此工艺处理，出水质均达到《城镇污水处理厂污染物排放标准》（GB18918-2002）的一级A类标准。系统产生的污泥采用重力浓缩+离心脱水工艺，泥饼外运交由西安市水务局指定具有资质的污泥处理单位进行处置。

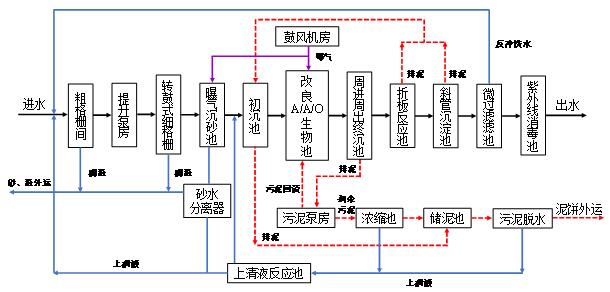

西安市第一污水处理厂二期处理工艺流程图
2.4 设计主要建构筑物及设备
（1）粗格栅间：污水进入提升泵站之前，要通过2套背耙式粗格栅，格栅间隙为25mm，宽度为1.5m，格栅由螺旋输送器和压榨泵送至地面。格栅渠道数3 条，地上部分27 m×15 m×7 m ，地下部分12 m×8 m×7 m+15 m×12 m×10 m，钢筋混凝土结构。
（2）污水提升泵房：共计6 台水泵，其中4 台单台流量为2016 m3/h；2 台单台流量为2020 m3/h，扬程13 m，4 用2 备。
（3）细格栅间：细格栅间建在单管出水井与曝气沉砂池之间，长10.6 m，宽8.0 m，共2 层，一层为鼓风机间（供沉砂池曝气用）和电气控制间，二层安装DN53 型弧型格栅共5 台。另外，二层还设有事故平板格栅1 台，无轴螺旋输送机1 台，用于将栅渣送出池外。渠道数4 条，地上部分40 m×10 m×5 m，半地上10 m×10 m×3m+ 半地下30 m×10 m×5 m，钢筋混凝土结构。
（4）曝气沉砂池：沉砂池1 座2 格，每格长24.0 m，宽3.3 m，有效水深3.3 m。沉砂池上设有长度6.4 m桥式除砂机1 台，桥上配有淹没式吸砂泵2 台，将池底沉砂抽送入贮砂槽，经规格Q=60 m3/h，N=0.37 kW的砂水分离器脱水后装槽车运出。沉砂池曝气采用BLS80 型鼓风机2 台，1 用1 备。
（5）初沉池：配水井：1 座，14.5 m×12.4 m×7.05 m，钢筋混凝土结构；初沉池：2 座，D=32 m，边深：3.75 m，中心深：8.65m，全地上钢筋混凝土结构；配有半桥式刮泥机2 套，规格N=0.37 kW；排泥泵2台，规格Q=40 m3/h，H=13 m，N=4 kW。
（6）改良A2/O 反应池及污泥泵房：2 座，155.7 m×39.9 m×7 m，半地上钢筋混凝土结构；好氧池设有Q=2m3/h 规格的盘式微孔曝气器15840 套，前置缺氧池设有8 台双曲面搅拌机，规格Φ=1.4 m，P=4.0kW；中间缺氧池设有16 台双曲面搅拌机，规格Φ=2.4 m，P=5.5 kW；6 台高整潜水推流器， 规格Φ=0.73 m，P=7.5 kW；4 台（其中2 台变频）规格为Q=1 146 m3/h，H=4.3 m，N=22 kW 的外回流轴流泵；6 台（其中2 台变频）内回流潜污泵，规格Q=2292m3/h，H=0.7 m，N=10 kW；2 套变频剩余污泥泵，规格Q=80 m3/h，H=8.5 m，N=7.5 kW。
（7）终沉池：4 座，D=40.0m，边深：4.5m，中心深：5.43m，半地上钢筋混凝土结构，配有4 台中心传动单管吸泥机，规格Φ40 m，N=0.37 kW。
（8）折板反应池：折板尺寸2180 mm×500 mm×3 mm；3432 块折板。
（9）斜管沉淀池：Φ35 m，正六边形；总表面积380.7 m2。
（10）微过滤滤池：1 座，23 m×12.85 m×4.0 m，半地下钢筋混凝土结构；配有4 套回转式微过滤设备：驱动电机：N=1.5 kW，反洗泵：N=2.2 kW。
（11）紫外线消毒渠：1 座，19.0 m×4.14 m×4.4 m，半地下钢筋混凝土结构；紫外线消毒设备2 组，N=50 kW。
（12）污泥均质池: 配泥井：1 座，4.2 m×2.0 m×2.0 m，配有1 台直径：1 500，N=7.5 kW，JZ1500 搅拌器。
（13）污泥浓缩池：2 座，D=16 m，总深：4.95 m，全地上钢筋混凝土结构；配有规格D=16 m，N=0.55 kW中心传动浓缩机2 台。
（14）曝气储泥池：1 座，9.45 m×7.8 m×4.8 m，半地下钢筋混凝土结构，3 套高速离心鼓风机，规格Q=12750 m3/h，H=8.0 m，N=360 kW。
（15）污泥浓缩脱水机房：1 座，54 m×36 m×10 m， 单层砖混结构；配有污泥离心脱水机3 台，规格Q=35 m3/h，N=45+11 kW；无轴螺旋输送机2台，输送量15 m3/h，L=7.2 m，N=4 kW；污泥切割机2用1备，规格Q=35 m3/h，N=2.2 kW。”
2.5 实时出水监测数据
